이것은 2024년 MID SLONE에 제출한 논문으로 축구경기중 카메라에 포착되지 않은 선수들을 보간하는 논문입니다. 이번 블로그에서는 위 논문에 대해서 자세히 설명하고자 합니다.

  • 이 논문은 2024년에 발표된 논문으로 다양한 기술들을 설명하고 있습니다. 그러나, 그 기술들에 대해서 자세히 설명하지 않으니 궁금한 것들에 대해서는 따로 공부하는 것을 추천한다.
  • AI : GNN(Graph Neural Networks), SAA(Spatiotemporal Axial Attention), Temporal Attention, Spatial Attention, Self-Attention, Diffuion Diffuion

Abstract

  • 축구에서 tracking-data는 25년이 되었고, tracking-data를 활용하여 다양한 분석을 할 수 있었다. tracking-data는 초당 10개의 frame으로 선수의 위치를 추적하는데, 초창기에는 경기장에 설치된 카메라 or human에 의해서 수행되었다. 그리고 이를 활용하여 다양한 축구 데이터 분석을 수행할 수 있었다.
  • 2008년 computer vision에 발전에 힘입어 자동으로 선수과 공의 위치를 추적할 수 있었고, 이에 실시간으로 데이터 분석도 가능해졌다. 그러나, 이러한 tracking-data를 제한된 가용성으로 인해 광범위한 활용에 제약이 있다. 자신의 팀만 사용할 수 있거나, 공유를 한다해도 리그 내에서의 분석만 가능하게 하여 국제적인 분석과 비교를 어렵게 만듭니다.
    * (b)가 카메라를 통해 자동으로 선수과 공의 위치좌표를 추출한 후에 시각화한 그림이다.

  • broadcast tracking system의 발전으로 인해 이러한 제한을 극복할 수 있었다. 그러나, 방송에서 얻은 데이터는 주요 카메라에서 벗어난 선수, 근접 슛 촬영 , 화질, 선수가 선수를 가리는 장면등 여러 원인으로 인해 불완정합니다. 본 연구에서는 이러한 문제를 해결하기 위해 Diffusion Model를 활용해서 카메라에 포착되지 않는 선수들을 보간하고자합니다.
    * (a)과 (d)가 방송을 통해 선수과 공의 좌표를 추출한 후에 시각화한 그림이다.

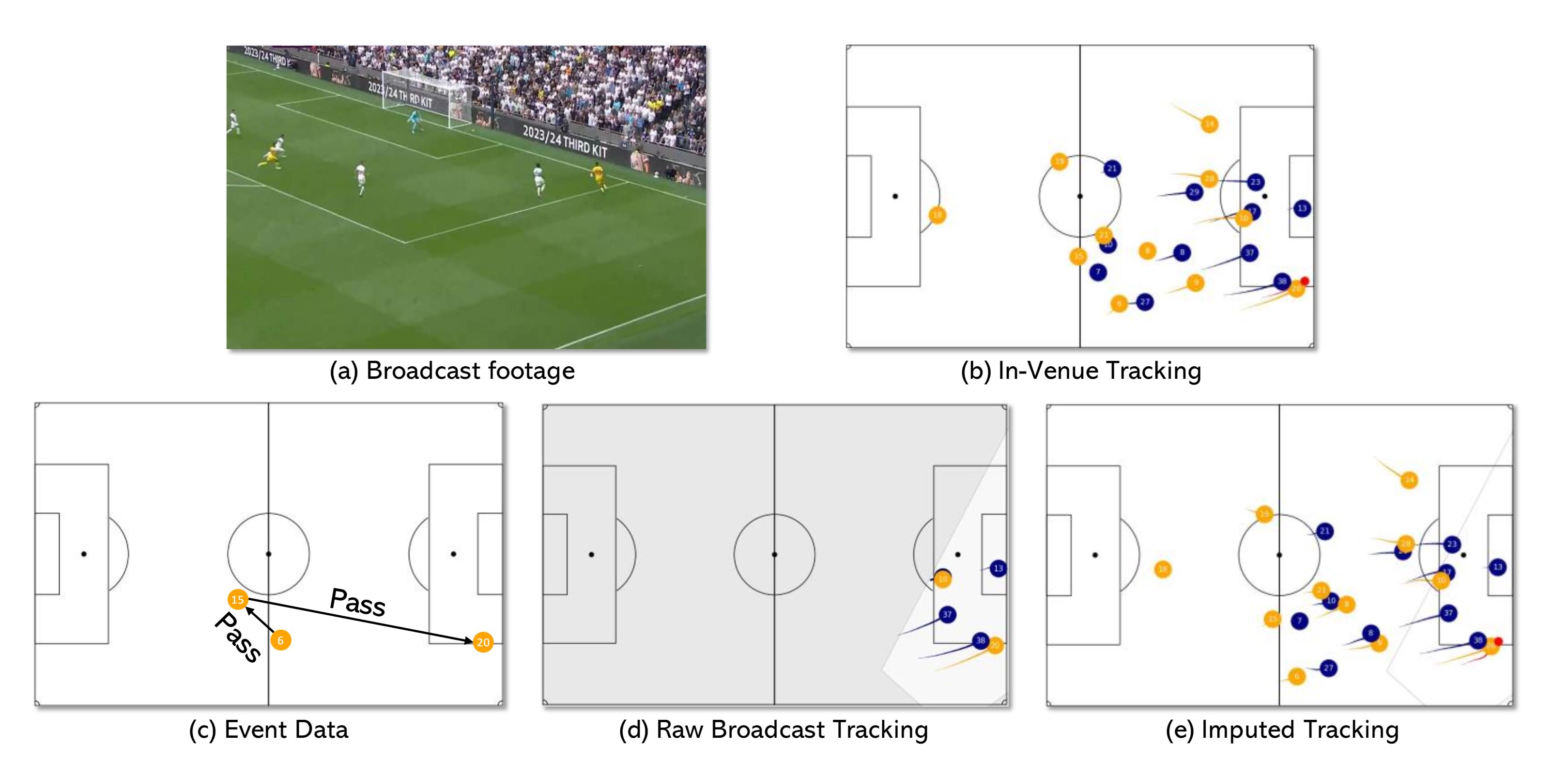

    Figure1

    • (a) : 방송에서 포착된 장면
    • (b) : 실제 경기장의 카메라를 통해 자동으로 위치를 추적한 In-Venue tracking-data
    • (c) : on-the-ball 이벤트만 기록한 event-data
      • event-data로 분석은 가능하지만, off-the-ball은 놓치므로 정확한 분석이 불가능함.
    • (d) : 방송에서 포착된 장면을 통해 선수들의 위치좌표를 추적한 Broadcast tracking-data
    • (e) : 방송 주요 카메라에 포착되지 않은 다른 선수들을 보간한 Imputed tracking-data
      • 본 연구에서는 diffusion를 통해서 보간하고자 한다.

Model Architecture

  • 본 논문에서는 tracking-data를 보간하는 방식은 크게 3가지로 나눈다. 우리는 3가지 방식이 실제로 어떻게 구현되는지 알아볼 예정이다.
    1. Encoding Broadcast Tracking Data
    2. Encoding Broadcast Event Data

    3. generatvie AI model

      1. Encoding Broadcast Tracking Data

      • tracking-data를 encoding하는 방법은 크게 temporal-attention과 spatial-attention를 활용한다.
      • broadcast tracking-data를 encode하는 것은 겹치는 agents의 위치를 추론하는데 강한 signals를 형성한다.
      • tracking-data를 encoding하는 주요 과제는 (1) modeling each agent’s past behaviors과 (2) representing interagent spatial dynamics가 있다. 특히, agents가 오랫동안 겹치기 때문에 어렵다. 따라서 한번에 여러 시간동안의 tracking-data를 encoding해야한다.

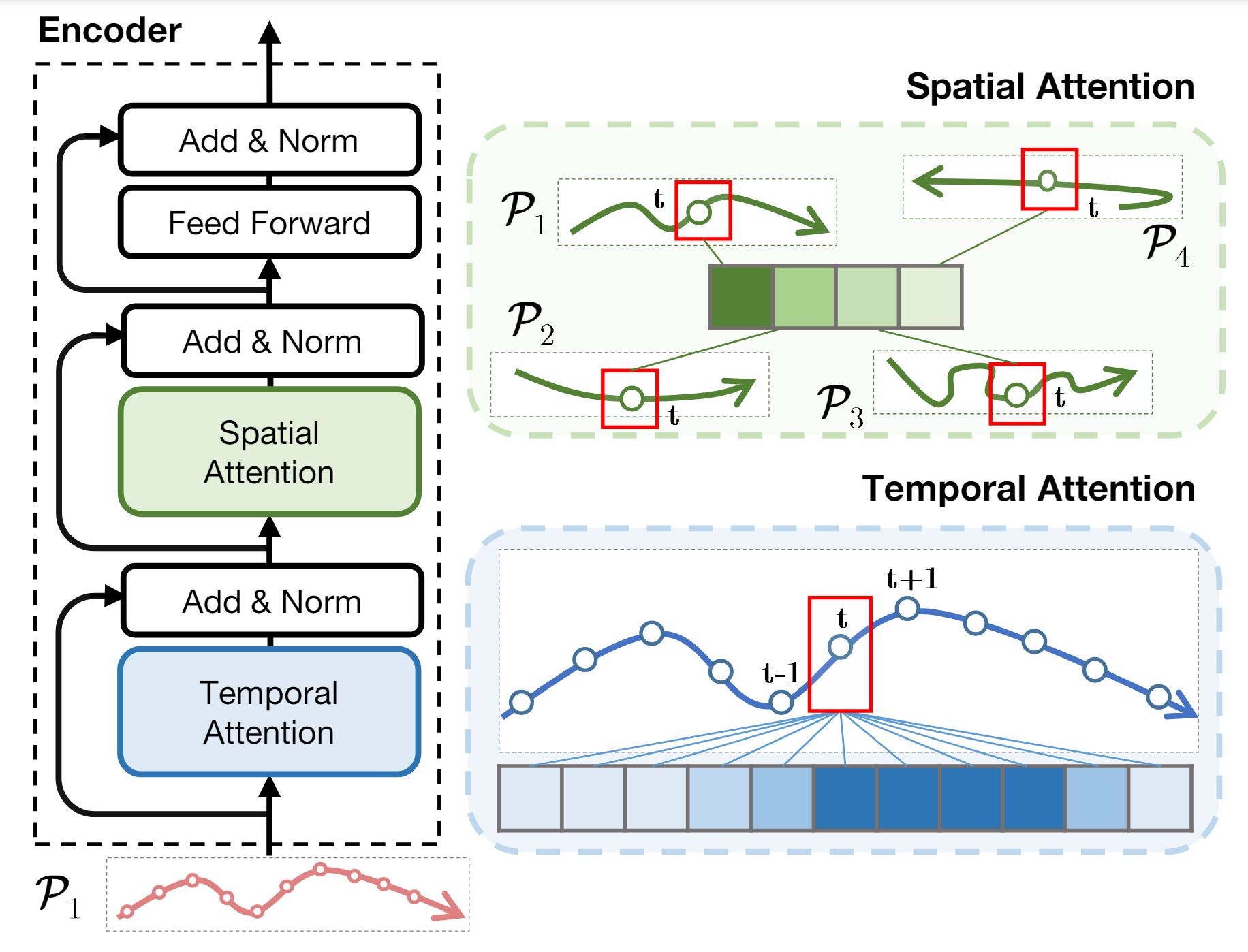

      SAA attention

    </p>

    • Temporal Attention과 Spatioal Attention를 연속적으로 처리함 -> SAA(Spatiotemporal axial attention)
      1. Temporal Attention : 각 agent의 과거 위치 간의 self-attention를 계산하여 temporal context를 추출한다. -> 겹치는 agent문제 해결
      2. Spatial Attention : 특정 시점에 모든 agent의 위치 사이의 self-attention를 계산하여 spatial context를 추출한다. -> permutation문제 해결

      2. Enhancing Broadcast Tracking with Event Data

      • tracking-data의 한계 : 공을 지속적으로 추적하는데 어려움 & 짧은 시간동안 방송 추적 제공하지 않음
      • 이러한 기간은 상대적으로 짧지만(<10초) 추가적인 context없이 agent를 합성하는 것은 매우 어렵다.
      • tracking-data과 event-data를 통합하여 이러한 문제를 해결하고자 한다. -> multi-modal, consisting of multiple spatiotemporal input modes

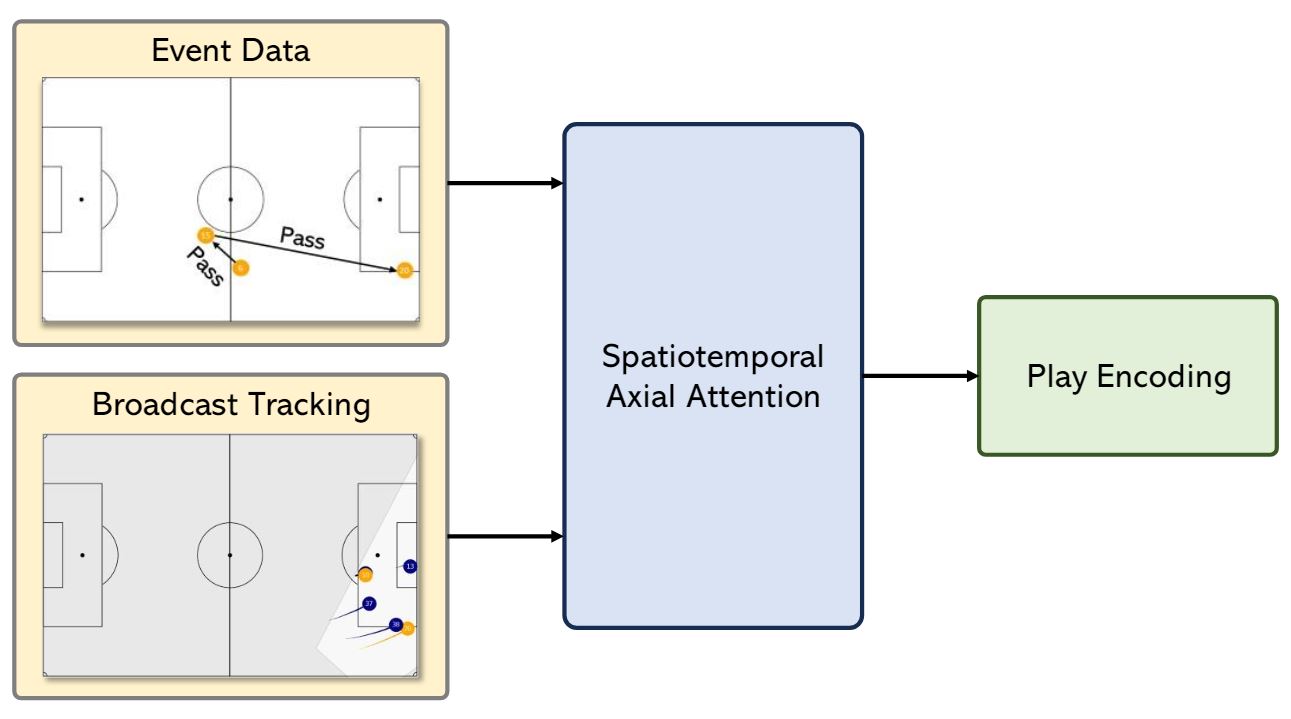

    how we fuse where event data and broadcast tracking-data

    • event-data도 spatiotemporal modality로 활용할 수 있음.
      1. Temporal Attention : the chronological ordering of each player’s events
      2. Spatial Attention : representing each specific player

      3. Generating Photorealistic Tracking Data via Diffusion

      • broadcast tracking-data과 event-data를 결합하면, agent의 위치를 보다 정확하게 예측할 수 있지만 반드시 realistic human motion를 예측하지는 못한다.
      • noise과 heavy occlusions문제로 인해 여전히 위치 정보가 불확실하다. 이는 종종 trajectory가 부드럽지 않고 순간이동하는 것처럼 보인다.
      • 이러한 비현실적인 motion를 해결하기 위해 diffusion을 활용한다.

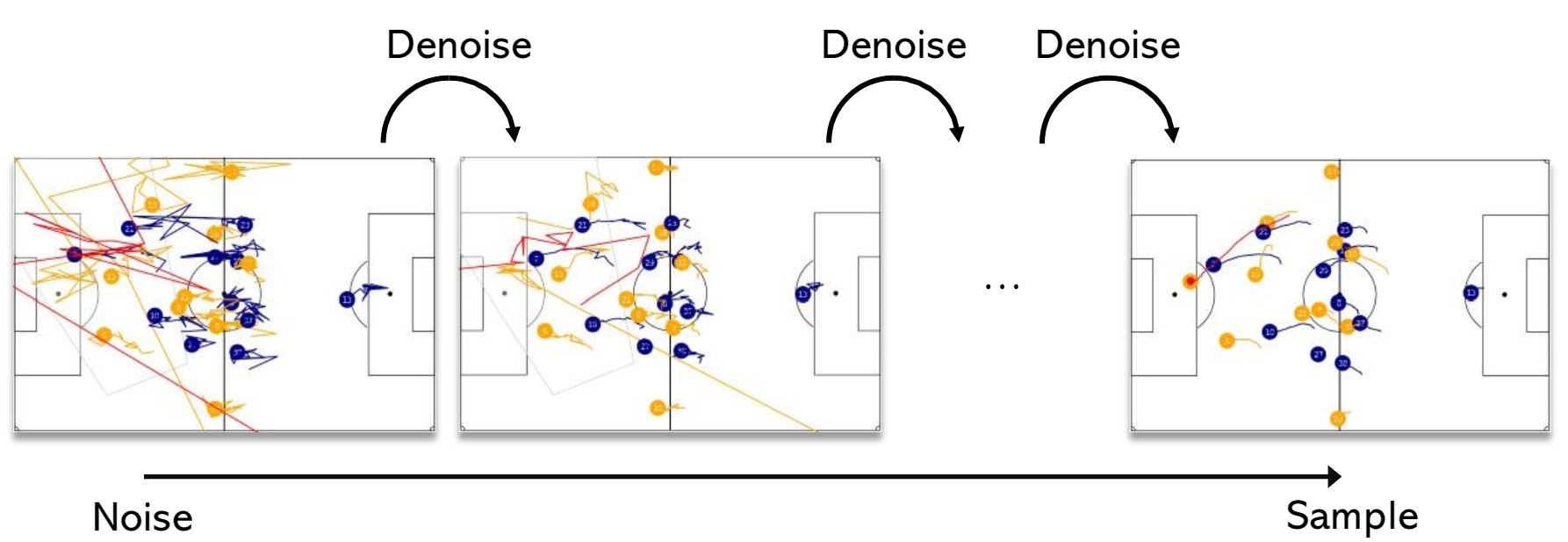

    how we fuse where event data and broadcast tracking-data

    • Diffusion과정에 대해서 수식이 존재하지 않아서 정확한 알고리즘은 알 수가 없고, 영상과 논문을 통해 추측해봤다.
      1. human motion이 남을 때까지 noise를 계속 추가한다.
      2. noise sample에서 denoise를 통해 realistic tracking-data를 추출한다.
      3. denoise단계에서 play encoding정보를 전달한다.
        • Diffusion? SoccerDiffusion? LatentDiffusion? 정확한 구조를 알 수 없다.

Unlocking Downstream Analysis with Imputed Data

  • 정확하게 imputation를 수행했는지 평가하고자한다.
  • Downstream sporting analysis : xReceiver(Expected Recevier)

  • xReceiver의 출력이 In-venue tracking-data의 출력과 일치하려면, imputed tracking-data는 trajectory space의 복잡한 특징을 생성해야한다.

    1. xReceiver Dataset & Model

    • 패스 전 5~0.2초까지의 tracking-data를 활용하고, in-play상황에서 tracking-data가 완전히 존재하는 패스만 검사한다.
    • Feature : agent location, agent’s type(goalkeeper, ball or outfield player), attacking -> evnet-data에서 사용할 feature
    • Model : SAA -> linear projection -> softmax

    2. xReceiver Quantitative Results

    • train : in-venue tracking-data & raw broadcast tracking-data
    • imputed-data의 경우 in-venue tracking-data에서 학습된 xReceiver model를 활용한다. 이는 in-venue tracking-data를 대체할 수 있는지 분석하는데 도움을 준다.
    • 정량적 결과(개인적으로 평가 대상이 아쉬움)
      1. xReceiver의 상위 k명중 얼마나 하나로 평가
      2. in-venue xReceiver의 출력과 얼마나 유사한지 Intersection over Union(IoU)로 평가

    3. xReceiver Qualitative Results

    • imputed tracking-data는 in-venue tracking-data과 매우 유사하면 실제 receiver인 28번을 높은 확률의 receiver로 간주한다.


Qualitative evaluation
